جزئیات محصول:
|
| مواد: | فولاد ضد زنگ UNS S30400، 304 | ||
|---|---|---|---|
| برجسته: | فولاد ضد زنگ مقاوم در برابر خوردگی مايع جوش داده شده,corrosion resistant stainless steel |
||

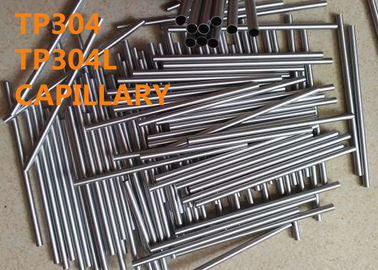

TP304، TP304L، SUS304، SUS304L مویرگ برای لوله های پزشکی ، میکروتوبول الکترونیکی و غیره
1 محصول
TP304، TP304L، SUS304، SUS304L مویرگی بدون درز یا بدون درز.
2 طراحی مناسب
UNS S30400، X5CrNi18-9، X5CrNi18-10، W.Nr. 1.4301 ، 0Cr18Ni9
UNS S30403، X2CrNi18-9، X2CrNi19-11، W.Nr. 1.4306 ، 1.4307 ، 00Cr19Ni10
3 درخواست

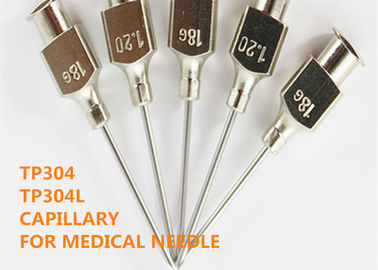

(1) لوله های پزشکی مانند سرنگ برای تزریق ، سرنگ های سوراخ دار.
(2) انواع لوله های صنعتی ، لوله های فولادی ضد زنگ با دقت کوچک ، سرنگ های قابل توزیع.
(3) لوله راهنمای دما ، دماسنج الکترونیکی ، لوله محافظت از دماسنج ، لوله پروب درجه حرارت کباب ، لوله محافظ ابزار ، لوله حسگر ، لوله مالش کباب ، لوله ترموستات ، لوله ابزار ، لوله استیل ضد زنگ دماسنج ، لوله مهندسی میکروبیولوژیکی.
(4) محافظ هسته دار ، دارنده قلم
(5) ریزگردهای الکترونیکی ، لوازم جانبی فیبر نوری ، میکسر نوری
(6) صنعت ستاره شناسی ، میله های T با گل میخ یا پیچ ، اتصالات کمربند ساعت ، سوزن مشت سنگهای قیمتی
(7) انواع لوله های آنتن ، لوله های آنتن دم اتومبیل ، لوله های آنتن میله کش ، میله کشش ، لوله های آنتن کششی تلفن همراه ، لوله های آنتن مینیاتوری ، انواع آنتن های فلزی ضد زنگ.
(8) لوله های استنلس استیل برای تجهیزات حکاکی لیزری
(9) لوله ماهیگیری ، لوله میله ماهیگیری
(10) انواع لوله صنایع غذایی و آشامیدنی ، لوله تغذیه
(11) لوله های قلم مختلف ، قلم تلفن همراه ، لوله های قلم رایانه ای
4 نمای کلی
فولاد ضد زنگ 304 پرکاربردترین کروم است - فولاد ضد زنگ نیکل ، با مقاومت در برابر خوردگی و مقاومت در برابر حرارت ، مقاومت در برابر دمای پایین و خصوصیات مکانیکی ، خاصیت گرم کار خوب مانند تمبر و خم شدن ، عدم سختی گیر گرما (دمای کار: -196) 800) بدون مغناطیس. این مقاومت در برابر خوردگی در جو دارد. اگر جو صنعتی باشد یا منطقه ای بسیار آلوده باشد ، باید به موقع تمیز شود تا از خوردگی جلوگیری شود. ماشین کاری خوب و قابلیت جوشکاری. مناسب برای پردازش مواد غذایی ، ذخیره سازی و حمل و نقل ، مبدل حرارتی بشقاب ، لوله راه راه ، کالاهای خانگی ، قطعات یدکی خودرو ، ابزار پزشکی ، مصالح ساختمانی ، شیمی ، کشاورزی ، قطعات کشتی و غیره است.
SUS304L تمام ویژگی های SUS304 را دارد. دارای مقاومت در برابر خوردگی عالی ، مقاومت در برابر گرما ، مقاومت در برابر خوردگی خوب بعد از جوشکاری یا کاهش استرس ، و خواص ترمیم و پولیش عمیق بسیار خوبی است.
5 ترکیب شیمیایی (درصد وزنی):
میز 1
| مقطع تحصیلی | ج | من | سی | پ | س | کرو | نیکل | ن |
| TP304 | .080.08 | .002.00 | .0.75 | .00.035 | .00.030 | 18.0-20.0 | 8.0-11.0 | .110.11 |
| TP304L | .030.03 | .002.00 | .0.75 | .00.035 | .00.030 | 18.0-20.0 | 8.0-13.0 | .110.11 |
5 مواد فیزیکی
تراکم: 7.93 گرم در سانتی متر مربع
نقطه ذوب: 1398-1420
ظرفیت حرارتی خاص (0 ~ 100 درجه سانتیگراد ، KJ · kgK): 0.50
رسانایی حرارتی: (W · m · K) :( 100 ℃) 16.3 ، (500 ℃ 500) 21.5
ضریب انبساط خطی: (10 · K) :( 0 ~ 100 ℃) 17.2 ، (℃ 500 0 0) 18.4
مقاومت الکتریکی (20 20 ، 10Ω · m / m): 0.73
مدول طولی ارتجاعی (20 ، KN / mm): 193
6 ویژگی مکانیکی
این ماده باید با الزامات کششی مشخص شده در جدول 2 مطابقت داشته باشد.
این خصوصیات مکانیکی برای لوله های 1/8 اینچ (3.2 میلی متر) و در قطر خارجی با ضخامت 0.015 اینچ (0.38 میلی متر) در ضخامت دیواره و سنگین تر اعمال می شود.
اندازه های کوچکتر با حداقل مقاومت کششی مشخص شده در جدول 2 در دسترس هستند. با این حال ، به طور کلی قدرت بازده در چنین اندازه هایی تعیین نمی شود و حداقل طول آن 25٪ است.
جدول 2
| مقطع تحصیلی | عملیات حرارتی توصیه می شود | استحکام کششی σ b MPa | قدرت عملکرد R p0.2 ٪ | کشیدگی δ 5 ٪ | سختی |
| TP304 | خنک کننده سریع 1010-1150 ° C | 20520 الف | 5205 AB | ≥35 ب | 7187HB |
| TP304L | خنک کننده سریع 1010-1150 ° C | 20520 الف | 5205 AB | ≥35 ب | 7187HB |
درجه TP 304L حداقل مقاومت کششی 70 ksi (485 مگاپاسکال) و حداقل استحکام عملکرد 25 ksi (170 مگاپاسکال) دارد.
مقاومت ب عملکرد به طور کلی در اندازه های لوله کوچکتر از 1/8 اینچ (3.2 میلی متر) در قطر خارجی یا نازکتر از دیوار 0.015 اینچ (0.38 میلی متر) تعیین نمی شود ، بنابراین در چنین اندازه هایی مقاومت لازم نیست. همچنین حداقل طول کشش مورد نیاز در این اندازه های کوچکتر یا نازک تر 25٪ است.
7 درمان گرما
محلول جامد
هدف این است که کاربیدها کاملاً در دمای اتاق حل شوند و در آستنیت نگهداری شوند ، به طوری که میکروساختار آستنیت تک فاز را در دمای اتاق بدست آورید ، به گونه ای که فولاد بالاترین مقاومت در برابر خوردگی را داشته باشد.
درجه حرارت گرمایش محلول جامد عموماً بالاتر است ، بین 1050-1100 درجه سانتیگراد ، و با توجه به محتوای کربن مناسب تنظیم می شود. از آنجا که هدایت حرارتی TP304 بسیار ضعیف است ، نه تنها از طریق گرم کردن پیش گرم و سپس گرم کردن ، بلکه در تصفیه محلول جامد (گرم کردن خاموش) مدت زمان حفظ حرارت نیز طولانی است. برای جلوگیری از کاربراسیون در طول محلول جامد باید از مراقبت های ویژه ای استفاده شود زیرا کاربراسیون باعث افزایش تمایل خوردگی بین فولادی TP304 می شود. خنک کننده متوسط ، به طور کلی از آب استفاده کنید. ریزساختار پس از تصفیه محلول جامد عموماً آستنیت تک فاز است ، اما برای فولاد ضد زنگ حاوی Ti ، Niobium و Molybdenum مخصوصاً برای ریخته گری ها ، حاوی مقدار کمی فریت نیز هست. سختی بعد از درمان محلول جامد عموماً در حدود 135HBS است.
استنشاق استرس
به منظور از بین بردن استرس باقیمانده پس از پردازش سرما ، پخت و پز تسکین دهنده استرس در دمای پایین تر انجام می شود. معمولاً در دمای 250-425 درجه سانتیگراد گرم می شود ، اغلب 300-350 درجه سانتی گراد استفاده می شود. برای فولاد بدون تیتانیوم یا نیوبیوم ، نباید از 450 درجه سانتیگراد بیشتر شود تا از رسوب کاربید کروم جلوگیری شود و باعث خوردگی بین دانه ای شود.
به منظور از بین بردن استرس باقیمانده پس از جوشکاری و حساسیت فولاد در برابر خوردگی استرس ، درمان به طور کلی در دمای بالاتر انجام می شود. درجه حرارت گرمایش به طور کلی کمتر از 850 درجه سانتی گراد است. برای فولادهای حاوی تیتانیوم یا نیوبیوم می توان مستقیماً در هوا خنک شد. برای فولادی که فاقد تیتانیوم یا نیوبیوم باشد قبل از خنک شدن در هوا باید با آب تا 500 درجه سانتیگراد سرد شود.
درمان تثبیت
به منظور جلوگیری از فولادهای زنگ نزن آستنیتی حاوی تیتانیوم و نیوبیوم از مقاومت در برابر خوردگی بین دانه ای آنها به دلیل کاهش TiC و NbC در حین جوشکاری یا محلول جامد ، می توان فولادهای ضد زنگ را تا دمای معینی گرم کرد (دما باعث می شود کاربید شود. کروم به طور کامل در آستنیت حل می شود ، در حالی که TiC و NbC فقط تا حدی حل می شوند) قبل از سرد شدن آهسته. در فرآیند خنک کننده ، کربن موجود در فولاد کاملاً با تیتانیوم و نیوبیوم ترکیب شده و TiC و NbC پایدار رسوب می شوند ، در حالی که کاربید کروم به بیرون رسوب نمی یابد ، بنابراین تمایل خوردگی بین کریستالی فولاد TP304 را از بین می برد.
8 روش
لوله خالی → لایه برداری → خالی → گرمایش p سوراخ کردن داغ → خنک کننده → پایان دادن → ترشی → روغن کاری
roll نورد سرد g کاهش درجه حرارت treatment عملیات حرارتی → صاف کردن cutting برش لوله → ترشی → بازرسی → بسته بندی.
یا
لوله خالی → لایه برداری ank پتو dr حفاری داخلی سوراخ → روغن کاری roll نورد سرد یا رسم → کاهش درجه
an بازپخت روشن → صاف کردن → شناسه و سطح OD صیقل → بازرسی → بسته بندی.
9 تقسیم
تغییرات مجاز در ابعاد
| دامنه OD | OD | شناسه | WT | ||
| که در. | میلی متر | که در. | میلی متر | ٪ | |
| حداکثر ، اما شامل 3/32 (0.094) نیست. (2.38 میلی متر) | +0.002 -0.000 | +0.050 -0.000 | +0.000 -0.002 | +0.000 -0.050 | 10 |
| 3/32 (0.094) داخل (2.38 میلی متر) اما شامل 3/16 (0.188) نیست. (4.76 میلی متر) | +0.003 -0.000 | +0.080 -0.000 | +0.000 -0.003 | +0.000 -0.080 | 10 |
| 3/16 تا ، اما شامل آن نیست ، 1/2 (0.500) داخل (12.70 میلی متر) | +0.004 -0.000 | +0.100 -0.000 | +0.000 -0.004 | +0.000 -0.100 | 10 |
10 تست شعله ور
طول یک قطعه از لوله تقریباً 4 اینچ (101.6 میلی متر) طول باید با ابزاری با زاویه 60 درجه شعله ور شود تا لوله در دهانه شعله بدون ترک خوردگی یا نشان دادن نقص ، به درصد های زیر گسترش یابد:
| نسبت قطر داخل به خارج از قطر | حداقل انبساط قطر داخل ،٪ |
| 0.9 | 21 |
| 0.8 | 22 |
| 0.7 | 25 |
| 0.6 | 30 |
| 0.5 | 39 |
| 0.4 | 51 |
| 0.3 | 68 |
11 تست فشار سنج هیدرواستاتیک ، هوا در زیر آب یا آزمایش الکتریکی غیر مخرب
هر لوله باید تحت آزمایش هیدرواستاتیک ، تست فشار زیر هوا یا آزمایش الکتریکی غیر مخرب قرار گیرد.
نوع آزمایشی که مورد استفاده قرار می گیرد باید در اختیار سازنده باشد ، مگر اینکه در سفارش خرید در غیر این صورت مشخص شده باشد.
تست هیدرواستاتیک
هر لوله باید تحت فشار تست قرار گرفته از بیش از 1000 psi (6.89MPa) تحت آزمایش هیدرواستاتیک قرار گیرد.
تست فشار هوا در زیر آب
هر لوله باید تحت فشار فشار هوای تحت فشار آزمایش قرار گیرد ، همانگونه که در معادله زیر یا 500 psi (3.4 MPa) آورده شده است ، هر کدام از اینها کمتر باشد: P = 2St / D
جایی که:
P = فشار هوا ، psi یا MPa
S = استرس فیبر مجاز از 16000 psi (110.3 MPa) ،
t = ضخامت دیواره مشخص شده ، در یا mm ، و
D = قطر خارج ، داخل یا میلی متر مشخص شده است.
تست الکتریکی غیر مخرب
هر لوله باید تحت آزمایش الکتریکی غیر مخرب باشد که قادر به تشخیص نواقص با a باشد
عمق بیش از 10٪ ضخامت دیوار یا 0.002 اینچ (0.05 میلی متر) ، هر کدام بیشتر باشد. آزمایش در اندازه های کمتر از 0.125 اینچ (3.18 میلی متر) در قطر خارج از آن لازم نیست. با این وجود ، در صورت خریدار ، لوله ای که باید به قطر کمتر از 0.125 وارد شود ، آزمایش می شود در حالی که در دامنه 0.156 اینچ (3.97 میلی متر) تا 0.125 در قطر بیرونی قرار دارد ، و هرگونه نقص موجود است. قبل از هرگونه کاهش بیشتر ، حذف شده است.
12 قابلیت محصول
OD: 0.25-8.0 میلی متر
WT: 0.065-3.0 میلی متر
تمرکز: خوب است
صافی: 1 میلی متر در متر
سطح: 2B ، BA ، آینه ، سطح شن و ماسه ، سطح منفعل.
سطح آنیل ، نقاشی سطح روشن Ra≤0.8μm ، شناسه ریز ریز و OD Ra≤0.2-0.4μm. (ممکن است در صورت درخواست 0.1μm).
مشخصات 3 استاندارد
GB / T 3090 از جنس استنلس استیل لوله بدون درز با قطر کوچک
GBT 18457 سوزن استیل ضد زنگ برای ساخت ماشین آلات پزشکی
GB 4234 استیل ضد زنگ برای کاشت جراحی
YBT 4513-2017 لوله های استنلس استیل جوش داده شده برای گازهای پزشکی و خلاء
مشخصات استاندارد ASTM A632 برای لوله های فولادی ضدزنگ بدون درز و جوش داده شده (قطر کوچک) برای خدمات عمومی
ISO 5832-1-2016 کاشت مواد فلزی برای جراحی - قسمت 1 استیل ضدزنگ
ایزو 9626-2016 لوله سوزن از جنس استنلس استیل جهت تولید تجهیزات پزشکی و روشهای آزمایش
14 مزیت رقابتی
(1) بیش از 50 سال تجربه تحقیق و توسعه در آلیاژ درجه حرارت بالا ، آلیاژ مقاومت در برابر خوردگی ، آلیاژ دقیق ، آلیاژ نسوز ، فلزات نادر و مواد و محصولات فلزی گرانبها.
(2) 6 مرکز آزمایشگاه کلیدی و مرکز کالیبراسیون.
(3) فن آوری های ثبت شده.
(4) عملکرد بالا.
مدت زمان تجارت
| حداقل مقدار سفارش | قابل توافق |
| قیمت | قابل توافق |
| جزئیات بسته بندی | جعبه پلاستیکی جلوگیری از آب ، حمل و نقل دریایی ، جعبه پلاستیکی |
| علامت گذاری | طبق سفارش |
| زمان تحویل | 60-90 روز |
| شرایط پرداخت | T / T ، L / C در دید ، D / P |
| قابلیت ارائه | 20 تن متریک / ماه |
