جزئیات محصول:
|
| مواد: | UNS S31600، UNS S31603 | ||
|---|---|---|---|
| برجسته: | مویرگی بدون درز,فولاد ضد زنگ مقاوم در برابر خوردگی |
||

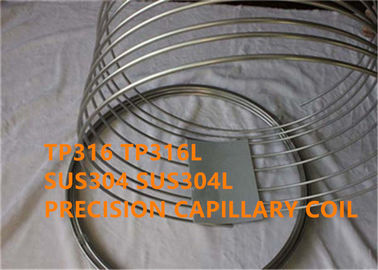

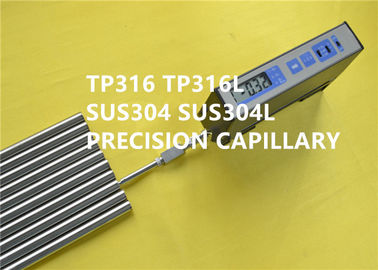

مویرگ TP316، TP316L، SUS316، SUS316L برای لوله های پزشکی ، میکروتروب الکترونیکی ، لوازم جانبی فیبر نوری و غیره
1 محصول
TP316، TP316L، SUS316، SUS316L مویرگی بدون درز یا بدون درز.
2 طراحی مناسب
UNS S31600، X5CrNiMo17-12-2، W.Nr. 1.4401 ، 0Cr17Ni12Mo2
UNS S31603، X2CrNiMo17-12-2، X2CrNiMo17-12-3، X2CrNiMo18-14-3، W.Nr. 1.4404، 1.4432، 1.4435، 00Cr17Ni14Mo2
3 درخواست
(1) لوله های پزشکی مانند سرنگ برای تزریق ، سرنگ های سوراخ دار.
(2) انواع لوله های صنعتی ، لوله های فولادی ضد زنگ با دقت کوچک ، سرنگ های قابل توزیع.
(3) لوله راهنمای دما ، دماسنج الکترونیکی ، لوله محافظت از دماسنج ، لوله پروب درجه حرارت کباب ، لوله محافظ ابزار ، لوله حسگر ، لوله مالش کباب ، لوله ترموستات ، لوله ابزار ، لوله استیل ضد زنگ دماسنج ، لوله مهندسی میکروبیولوژیکی.
(4) محافظ هسته دار ، دارنده قلم
(5) ریزگردهای الکترونیکی ، لوازم جانبی فیبر نوری ، میکسر نوری
(6) صنعت ستاره شناسی ، میله های T با گل میخ یا پیچ ، اتصالات کمربند ساعت ، سوزن مشت سنگهای قیمتی
(7) انواع لوله های آنتن ، لوله های آنتن دم اتومبیل ، لوله های آنتن میله کش ، میله کشش ، لوله های آنتن کششی تلفن همراه ، لوله های آنتن مینیاتوری ، انواع آنتن های فلزی ضد زنگ.
(8) لوله های استنلس استیل برای تجهیزات حکاکی لیزری
(9) لوله ماهیگیری ، لوله میله ماهیگیری
(10) انواع لوله صنایع غذایی و آشامیدنی ، لوله تغذیه
(11) لوله های قلم مختلف ، قلم تلفن همراه ، لوله های قلم رایانه ای
4 نمای کلی
TP316 دومین فولاد ضد زنگ پرکاربرد پس از TP304 است که عمدتاً در صنایع غذایی و تجهیزات جراحی مورد استفاده قرار می گیرد ، جایی که مولیبدن اضافه می شود تا یک ساختار مقاوم در برابر خوردگی را به آن بدهد. همچنین به عنوان "فولاد دریایی" مورد استفاده قرار می گیرد زیرا در مقایسه با TP304 مقاومت بیشتری در برابر خوردگی کلرید دارد. فولاد ضد زنگ TP316 حاوی پلاستیک خوب ، چقرمگی ، تغییر شکل سرما و عملکرد فرآیند جوشکاری است ، همچنین از مقاومت خوبی در دمای بالا برخوردار است.
TP316L نسبت به TP316 عملکرد درجه حرارت کمی بدتری دارد ، اما مقاومت در برابر خوردگی آن از TP316 بهتر است. با توجه به کمبود کربن و محتوای 2-3٪ مولیبدن ، مقاومت در برابر خوردگی نمک های کاهش دهنده و انواع اسیدهای معدنی و نمک های پایه اسیدهای آلی بهبود یافته است ، در عین حال استحکام دمای بالای آن نیز بهبود یافته است. TP316L نسبت به SUS316 از کربن کمتری برخوردار است ، بنابراین از مقاومت در برابر خوردگی بین دنده ای و مقاومت بیشتر در برابر خزش درجه حرارت بالاتر نسبت به TP316 برخوردار است.
ویژگی های معمولی
(1) محصول نورد سرد از درخشش ظاهری خوبی برخوردار است
(2) به دلیل افزودن مو (3 ~ 2 2) ، مقاومت در برابر خوردگی ، به ویژه مقاومت در برابر گودال بسیار عالی است
(3) مقاومت عالی در دمای بالا
(4) سختی کار عالی (مغناطیس ضعیف پس از ماشینکاری)
(5) غیر مغناطیسی در شرایط حالت جامد.
(6) عملکرد جوشکاری خوب.
5 ترکیب شیمیایی (درصد وزنی):
| مقطع تحصیلی | ج | من | سی | پ | س | کرو | نیکل | مو | ن |
| TP316 | .080.08 | .002.00 | .0.75 | .00.035 | .00.030 | 16.0-18.0 | 11.0-14.0 | 2.0-3.0 | .110.11 |
| TP316L | .030.03 | .002.00 | .0.75 | .00.035 | .00.030 | 16.0-18.0 | 12.0-15.0 | 2.0-3.0 | .110.11 |
6 مواد فیزیکی
| مقطع تحصیلی | تراکم | دامنه ذوب | نسبت مقاومت الکتریکی | گرمای خاص |
| g / cm³ | ℃ | μΩNNN | j / gk | |
| TP316 | 8.03 | 1375-1450 | 73.00 | 0.45 |
| TP316L | 8.03 | 1375-1450 | 76.98 | 0.42 |
7 ویژگی مکانیکی
این مواد باید با الزامات کششی مشخص شده در جدول زیر مطابقت داشته باشد.
این خصوصیات مکانیکی برای لوله های 1/8 اینچ (3.2 میلی متر) و در قطر خارجی با ضخامت 0.015 اینچ (0.38 میلی متر) در ضخامت دیواره و سنگین تر اعمال می شود.
اندازه های کوچکتر با حداقل مقاومت کششی مشخص شده در جدول 2 در دسترس هستند. با این حال ، به طور کلی قدرت بازده در چنین اندازه هایی تعیین نمی شود و حداقل طول آن 25٪ است.
| مقطع تحصیلی | عملیات حرارتی توصیه می شود | استحکام کششی σ b MPa | قدرت عملکرد R p0.2 ٪ | کشیدگی δ 5 ٪ | سختی |
| TP316 | خنک کننده سریع 1010-1150 ° C | 20520 الف | 5205 AB | ≥35 ب | 7187HB |
| TP316L | خنک کننده سریع 1010-1150 ° C | 20520 الف | 5205 AB | ≥35 ب | 7187HB |
گریدهای TP 316L دارای حداقل مقاومت کششی 70 ksi (485 مگاپاسکال) و حداقل استحکام عملکرد 25 ksi (170 مگاپاسکال) است.
مقاومت ب عملکرد به طور کلی در اندازه های لوله کوچکتر از 1/8 اینچ (3.2 میلی متر) در قطر خارجی یا نازکتر از دیوار 0.015 اینچ (0.38 میلی متر) تعیین نمی شود ، بنابراین در چنین اندازه هایی مقاومت لازم نیست. همچنین حداقل طول کشش مورد نیاز در این اندازه های کوچکتر یا نازک تر 25٪ است.
8 درمان گرما
محلول جامد
هدف این است که کاربیدها کاملاً در دمای اتاق حل شوند و در آستنیت نگهداری شوند ، به طوری که میکروساختار آستنیت تک فاز را در دمای اتاق بدست آورید ، به گونه ای که فولاد بالاترین مقاومت در برابر خوردگی را داشته باشد.
درجه حرارت گرمایش محلول جامد معمولاً بین 1010-1150 درجه سانتیگراد است و با توجه به میزان کربن مناسب تنظیم می شود. به دنبال آن سرمایش سریع مانند خنک کننده آب انجام می شود.
جوشکاری بعد از جوشکاری
تمام روش های استاندارد جوشکاری برای جوشکاری در دسترس است. هنگام جوشکاری می توان از میله پرکننده فولاد ضد زنگ 316Cb 316L یا 309Cb یا الکترود برای جوشکاری استفاده کرد.
برای بدست آوردن بهترین مقاومت در برابر خوردگی ، بخش جوشکاری 316 استیل ضدزنگ بعد از جوشکاری باید آنیل شود. برای فولاد ضد زنگ 316L ، هیچگونه جوشکاری بعد از جوشکاری لازم نیست.
9 روش
لوله خالی → لایه برداری → خالی → گرمایش p سوراخ کردن داغ → خنک کننده → پایان دادن → ترشی → روغن کاری
roll نورد سرد g کاهش درجه حرارت treatment عملیات حرارتی → صاف کردن cutting برش لوله → ترشی → بازرسی → بسته بندی.
یا
لوله خالی → لایه برداری ank پتو dr حفاری داخلی سوراخ → روغن کاری roll نورد سرد یا رسم → کاهش درجه
an بازپخت روشن → صاف کردن → شناسه و سطح OD صیقل → بازرسی → بسته بندی.
10 تقسیم
تغییرات مجاز در ابعاد
| دامنه OD | OD | شناسه | WT | ||
| که در. | میلی متر | که در. | میلی متر | ٪ | |
| حداکثر ، اما شامل 3/32 (0.094) نیست. (2.38 میلی متر) | +0.002 -0.000 | +0.050 -0.000 | +0.000 -0.002 | +0.000 -0.050 | 10 |
| 3/32 (0.094) داخل (2.38 میلی متر) اما شامل 3/16 (0.188) نیست. (4.76 میلی متر) | +0.003 -0.000 | +0.080 -0.000 | +0.000 -0.003 | +0.000 -0.080 | 10 |
| 3/16 تا ، اما شامل آن نیست ، 1/2 (0.500) داخل (12.70 میلی متر) | +0.004 -0.000 | +0.100 -0.000 | +0.000 -0.004 | +0.000 -0.100 | 10 |
11 آزمون شلیک
طول یک قطعه از لوله تقریباً 4 اینچ (101.6 میلی متر) طول باید با ابزاری با زاویه 60 درجه شعله ور شود تا لوله در دهانه شعله بدون ترک خوردگی یا نشان دادن نقص ، به درصد های زیر گسترش یابد:
| نسبت قطر داخل به خارج از قطر | حداقل انبساط قطر داخل ،٪ |
| 0.9 | 21 |
| 0.8 | 22 |
| 0.7 | 25 |
| 0.6 | 30 |
| 0.5 | 39 |
| 0.4 | 51 |
| 0.3 | 68 |
12 آزمایش هیدرواستاتیک ، تست فشار هوای زیر آب یا آزمایش الکتریکی غیر مخرب
هر لوله باید تحت آزمایش هیدرواستاتیک ، تست فشار زیر هوا یا آزمایش الکتریکی غیر مخرب قرار گیرد.
نوع آزمایشی که مورد استفاده قرار می گیرد باید در اختیار سازنده باشد ، مگر اینکه در سفارش خرید در غیر این صورت مشخص شده باشد.
تست هیدرواستاتیک
هر لوله باید تحت فشار تست قرار گرفته از بیش از 1000 psi (6.89MPa) تحت آزمایش هیدرواستاتیک قرار گیرد.
تست فشار هوا در زیر آب
هر لوله باید تحت فشار فشار هوای تحت فشار آزمایش قرار گیرد ، همانگونه که در معادله زیر یا 500 psi (3.4 MPa) آورده شده است ، هر کدام از اینها کمتر باشد: P = 2St / D
جایی که:
P = فشار هوا ، psi یا MPa
S = استرس فیبر مجاز از 16000 psi (110.3 MPa) ،
t = ضخامت دیواره مشخص شده ، در یا mm ، و
D = قطر خارج ، داخل یا میلی متر مشخص شده است.
تست الکتریکی غیر مخرب
هر لوله باید تحت آزمایش الکتریکی غیر مخرب باشد که قادر به تشخیص نواقص با a باشد
عمق بیش از 10٪ ضخامت دیوار یا 0.002 اینچ (0.05 میلی متر) ، هر کدام بیشتر باشد. آزمایش در اندازه های کمتر از 0.125 اینچ (3.18 میلی متر) در قطر خارج از آن لازم نیست. با این وجود ، در صورت خریدار ، لوله ای که باید به قطر کمتر از 0.125 وارد شود ، آزمایش می شود در حالی که در دامنه 0.156 اینچ (3.97 میلی متر) تا 0.125 در قطر بیرونی قرار دارد ، و هرگونه نقص موجود است. قبل از هرگونه کاهش بیشتر ، حذف شده است.
13 قابلیت محصول
OD: 0.25-8.0 میلی متر
WT: 0.065-3.0 میلی متر
تمرکز: خوب است
صافی: 1 میلی متر در متر
سطح: 2B ، BA ، آینه ، سطح شن و ماسه ، سطح منفعل.
سطح آنیل ، نقاشی سطح روشن Ra≤0.8μm ، شناسه ریز ریز و OD Ra≤0.2-0.4μm. (ممکن است در صورت درخواست 0.1μm).
14 مشخصات استاندارد
GB / T 3090 از جنس استنلس استیل لوله بدون درز با قطر کوچک
GBT 18457 سوزن استیل ضد زنگ برای ساخت ماشین آلات پزشکی
GB 4234 استیل ضد زنگ برای کاشت جراحی
YBT 4513-2017 لوله های استنلس استیل جوش داده شده برای گازهای پزشکی و خلاء
مشخصات استاندارد ASTM A632 برای لوله های فولادی ضدزنگ بدون درز و جوش داده شده (قطر کوچک) برای خدمات عمومی
ISO 5832-1-2016 کاشت مواد فلزی برای جراحی - قسمت 1 استیل ضدزنگ
ایزو 9626-2016 لوله سوزن از جنس استنلس استیل جهت تولید تجهیزات پزشکی و روشهای آزمایش
لوله و حلقه های فرورفتگی با مقاومت در برابر خوردگی فولاد SAE AMS 5643R (S17400)
15 مزیت رقابتی
(1) بیش از 50 سال تجربه تحقیق و توسعه در آلیاژ درجه حرارت بالا ، آلیاژ مقاومت در برابر خوردگی ، آلیاژ دقیق ، آلیاژ نسوز ، فلزات نادر و مواد و محصولات فلزی گرانبها.
(2) 6 مرکز آزمایشگاه کلیدی و مرکز کالیبراسیون.
(3) فن آوری های ثبت شده.
(4) عملکرد بالا.
16 شرایط کاری
| حداقل مقدار سفارش | قابل توافق |
| قیمت | قابل توافق |
| جزئیات بسته بندی | جعبه پلاستیکی جلوگیری از آب ، حمل و نقل دریایی ، جعبه پلاستیکی |
| علامت گذاری | طبق سفارش |
| زمان تحویل | 60-90 روز |
| شرایط پرداخت | T / T ، L / C در دید ، D / P |
| قابلیت ارائه | 20 تن متریک / ماه |
