|
جزئیات محصول:
|
| مواد: | حفره های فورج شده از جنس استنلس استیل 17-4PH، S17400، SUS 630 | طبقه بندی: | فولاد ضد زنگ سخت شده با بارش مارتنزیتی |
|---|---|---|---|
| استحکام کششی: | 1100 ~ 1300 مگا پاسکال | ||
| برجسته: | فولاد ضد زنگ لوله بدون درز 17-4PH,بارش مارتنزیتی سخت شدن فولاد ضد زنگ,لوله بدون درز آهنگری 17-4PH |
||
1 تولید - محصول

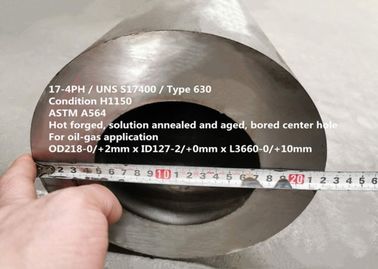

فولاد ضد زنگ سخت شده با بارش Martensitic 17-4PH (شرایط H1100 ، H1150 و غیره) ، SUS630 ، S17400 ضخامت دیواره ضخامت لوله بدون درز جعلی
2 طراحی مناسب
0Cr17Ni4Cu4Nb (GB / T) ، AISI630 (ASTM) ، W.Nr.1.4542 ، X5CrNiCuNb16-4 (DIN)
3 کاربرد
(1) نفت و گاز
(2) پتروشیمیایی
4 نمای کلی
17-4PH نوعی فلز ضدزنگ مارتنزیتی سخت کننده رسوب کروم-نیکل و مس است که برای کاربردهای نیاز به استحکام و سختی بالا همراه با سطح متوسط مقاومت در برابر خوردگی استفاده می شود.مقاومت بالا تا حدود 600 ℉ (316 31) حفظ می شود.این آلیاژ با مشخصات مختلف درجه یا نوع 630 تعیین می شود.
17-4PH از لحاظ ساختاری در شرایط آنیل شده از نظر مارتینیزاسیون است و با استفاده از یک تیمار دمای پایین که یک فاز حاوی مس در آلیاژ را رسوب می دهد تقویت می شود.در مقایسه با بسیاری از آلیاژهای خانواده سخت شدن بارش ، آلیاژ S17400 نیاز به یک عملیات حرارتی ساده دارد.یک فرایند یک مرحله ای با توجه به ترکیبی از قدرت و چقرمگی مورد نظر ، در یک دما در محدوده 900 ℉ (482 ℃) تا 1150 ℉ (621) انجام می شود.با استفاده از این عملیات حرارتی یک مرحله ای ، طیف گسترده ای از خواص را می توان تولید کرد.عملیات حرارتی در دامنه 900 ℉ (482 ℃) بیشترین مقاومت را ایجاد می کند ، اگرچه کمی کمتر از آلیاژهایی مانند S17700 یا S15700.فولادهای ضد زنگ سخت کننده بارش دوم به طور کلی برای انجام عملیات حرارتی به مراحل بیشتری احتیاج دارند.
5 ترکیب شیمیایی (درصد وزنی):
| آهن | نیکل | Nb | کرو | مس | مو | تا |
| بال | 3.0-5.0 | 5xC-0.45 | 15.5-17.5 | 3.0-5.0 | .0.60 | .0.45 |
| ج | من | سی | پ | س | Nb + Ta | |
| .070.07 | .001.00 | .0.70 | .00.035 | .00.030 | 0.15-0.45 |
6فیزیکی محدودیت ها
تراکم: 7.86 گرم در سانتی متر مربع (0.284 پوند در اینچ)
نقطه ذوب: 1400-1440
7خاصیت مکانیکی
خصوصیات کششی دمای اتاق با استفاده از عملیات حرارتی در محدوده 900 ℉ (482 ℃) تا 1150 ℉ (621) می تواند به طور قابل توجهی متفاوت باشد.مقادیر نشان داده شده در زیر ، خصوصیات دمای اتاق معمولی است که ممکن است برای عملیات حرارتی سخت شدن بارندگی و همچنین برای عملیات حرارتی محلول the 1950 (66 1066) مورد انتظار باشد.
| وضعیت | آ | H900 | H1075 | H1150 | |
| 0.2٪ مقاومت بازده افست | ksi | 110 | 180 | 135 | 125 |
| MPa | 760 | 1240 | 930 | 860 | |
| استحکام کششی نهایی | ksi | 150 | 195 | 155 | 145 |
| MPa | 1،030 | 1340 | 1،070 | 1000 | |
| کشیدگی (درصد در 2 ") | 8 | 10 | 10 | 10 | |
| سختی مقیاس C |
حداکثر 38 (حداکثر 363HB.) |
40-47 (388-444HB) |
33-39 (311-376HB) |
28-37 (277-352HB) |
|
8 مقاومت در برابر خوردگی
17-4PH از مقاومت در برابر خوردگی برتر نسبت به فولاد ضد زنگ سخت تر استاندارد دیگر برخوردار است.
آزمایشات نشان داده اند که مقاومت در برابر خوردگی 17-4PH در اکثر رسانه ها با استیل ضدزنگ Type 304 قابل مقایسه است.به طور کلی ، مقاومت در برابر خوردگی آلیاژ 17-4PH نسبت به فولادهای زنگ نزن 400 سری سخت شده برتر است.مانند سایر فولادهای ضد زنگ سخت کننده بارش ، 17-4PH در مقاومت اوج مستعد ترک خوردگی استرس است.در نتیجه ، در برنامه های کاربردی که ترک خوردگی استرس کلرید امکان پذیر باشد ، برای تولید کمترین سختی سازگار با استفاده نهایی در نظر گرفته شده ، مواد باید با سخت شدن بارندگی سخت شوند.این کار با عملیات حرارتی در بالاترین درجه حرارت انجام می شود که حداقل خواص مناسبی را ایجاد می کند.
مواد موجود در حالت آنیل نباید عموماً مورد استفاده قرار گیرند.در این شرایط ، این ماده از ساختار مارتنزیت نامتعارف برخوردار بوده و نسبت به مواد کهنه کمتر انعطاف پذیر است.مارتنزیت بدون کنترل ممکن است در معرض شکستگی های شکننده غیرقابل پیش بینی باشد.در محیط های خورنده ، مارتنزیت بدون کنترل نسبت به موادی که یکی از تیمارهای گرمای سخت گیرنده بارش داشته باشد ، نسبت به پدیده هایی مانند آغوش هیدروژن از حساسیت بیشتری برخوردار هستند.به طور مشابه ، مارتنزیت کنترل نشده نسبت به موادی که مارتنزیت در آن ایجاد شده ، نسبت به ترک خوردگی استرس کلرید حساس است.
این آلیاژ مستعد خوردگی یا خوردگی ترک در آب دریا استاتیک است.
همان مقاومت در برابر خوردگی در پتروشیمی ، فرآوری مواد غذایی و صنایع کاغذی با درجه 304L دارد.
9مقاومت در برابر اکسیداسیون
مقاومت در برابر اکسیداسیون 17-4PH نسبت به آلیاژهای 12 درصد کروم مانند نوع 410 برتر است اما نسبت به نوع 430 کمی پایین تر است. سخت شدن بارش باعث اکسیداسیون سطح خواهد شد.
10 درمان گرما
17-4PH در حالت آنیل شده مبله شده است.این همچنین به عنوان شرایط تصفیه شده با گرما محلول یا شرایط A. یا آن نامیده می شود. آنیل سازی با عملیات حرارتی با دمای تقریبا 1900 ℃ (1040) تا 1950 ℉ (1065) و خنک کننده تا دمای اتاق انجام می شود.در این شرایط ، ماده دارای ساختار مارتنزیتی است.به عنوان یک ساختار مارتنزیتی ، آلیاژ 17-4PH دارای مقاومت و سختی نسبتاً بالایی در شرایط آنیل شده است.استحکام و سختی مواد به طور کلی در شرایط H1150 نسبت به شرایط پیر بسیار کم است.
عملیات حرارتی مورد استفاده برای فولاد ضد زنگ سخت شدن بارش 17-4PH در زیر خلاصه می شود.
| وضعیت | درجه حرارت | زمان |
| H900 | 900 ± 10 ℉ (5 48 482 ℃) | 60 دقیقهmin 5 دقیقه |
| H925 | 9 ± 1025 ℉ (49 ± 5 ℃) | 4 ساعت ± 0.25 ساعت |
| H1025 | 10 ± 1025 ℉ (5 55 552) | 4 ساعت ± 0.25 ساعت |
| H1075 | 10 ± 1075 (5 57 579) | 4 ساعت ± 0.25 ساعت |
| H1100 | 11 ± 10 (5 59 593) | 4 ساعت ± 0.25 ساعت |
| H1150 | 1150 ± 10 ℉ (521 621) | 4 ساعت ± 0.25 ساعت |
| شرط H1150-M از SA693 | 1400 ± 10 ℉ (760 ± 5 ℃) 2 ساعت + 1150 ± 10 4 ساعت | |
11 روش
جعل ماشینکاری خشن an حل راه حل → پیری b مرکز خسته کننده مرکز → تست و بازرسی
12 قابلیت محصول
OD: 120-300 میلی متر
شناسه: 50-200 میلی متر
طول: 500-10،000 میلی متر
صافی: 1 میلی متر در متر
سطح: ماشینکاری خشن
13 مشخصات استاندارد
SAE AMS 5643R
ASTM A564
14 شرایط کاری
| حداقل مقدار سفارش | قابل توافق |
| قیمت | قابل توافق |
| جزئیات بسته بندی | جعبه پلاستیکی جلوگیری از آب ، حمل و نقل دریایی ، جعبه پلاستیک |
| علامت گذاری | طبق سفارش |
| زمان تحویل | 30-60 روز |
| شرایط پرداخت | T / T ، L / C در دید ، D / P |
| قابلیت ارائه | 1000 تن در هر ماه |
تماس با شخص: Mr. lian
تلفن: 86-13913685671
فکس: 86-510-86181887
