جزئیات محصول:
|
| مواد: | فولاد ضد زنگ UNS S31653، 316LN-IG | ||
|---|---|---|---|
| برجسته کردن: | آلیاژهای مقاوم در برابر خوردگی مقاوم در برابر خوردگی بالا,corrosion resistant alloys |
||
فرجنج استنلس استیل 316LN-IG و فرورفتگی قطره ای برای سیستم پتو ITER
تولید - محصول

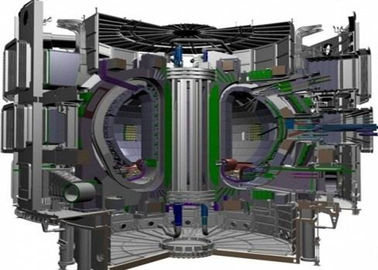

فرجنج فولادی ضد زنگ 316LN-IG و فرورفتگی قطره ای برای سیستم پتو رآکتور تجربی بین المللی گرمای هسته ای (ITER)
طراحی مناسب
UNS S31653، 022Cr17Ni12Mo2N، W.Nr.1.4404، 1.4432، X2CrNiMo17-12-2
مشخصات استاندارد
ITER_D_G2VF8B V1.1
EN 10222-1 فرجنج فولادی برای اهداف فشار ، قسمت 1: الزامات عمومی در مورد فرورفتگی های باز
EN ISO 6892-1 مواد فلزی ، آزمایش کششی ، قسمت 1: روش آزمایش در دمای اتاق
EN ISO 6892-2 مواد فلزی ، آزمایش کششی ، قسمت 2: روش آزمایش در دمای بالا
EN 10228-4 آزمایش غیر مخرب فرجنجس فولادی ، قسمت 4: تست اولتراسونیک آستنیتی
و فولاد ضد زنگ آستنیتی-فریتیک
EN 10228-2 آزمایش غیر مخرب فرجنجس فولادی ، قسمت 2: تست نفوذ
EN 10204 محصولات فلزی: نوع اسناد بازرسی
EN ISO 643 تعیین میکروگرافی از استیل اندازه ظاهری ظاهری
ASTM E 45 روشهای استاندارد استاندارد برای تعیین میزان شمول فولاد
روشهای استاندارد استاندارد ASTM A342 برای نفوذپذیری مواد مغناطیسی ضعیف
ترکیب شیمیایی (درصد وزنی)
| ج | نیکل | شرکت | کرو | مو | Nb | ب | تا |
| .030.03 | 12.0-12.5 | .050.05 | 17.0-18.0 | 2.30-2.70 | .100.10 | .000.0010 | .0.01 |
| مس | تی | من | سی | پ | س | ن | |
| 0.30 | .100.10 | 1.60-2.00 | .0.50 | .00.025 | .0.010 | 0.060-0.080 |
F محتوا و تحمل پذیری ارضی
مقدار فریت ارزیابی شده با استفاده از نمودار شافلر ، اصلاح شده توسط پریس و اندروز (شکل RMC 1341.2 ، بخش 3 ، RCC-MR 2007) باید کمتر از 0.5٪ باشد.
نفوذ پذیری مغناطیسی نسبی فرجنجهای به پایان رسیده باید در دمای اتاق پس از پختن محلول اندازه گیری شود. مقدار اندازه گیری شده برای میدانهای بالاتر از 80000A / m (1000Oe) مطابق روش آزمون 2 پایین تر از یا مساوی 1.03 است یا با نشانگر نفوذپذیری کم طبق روش 3 ASTM A342 اندازه گیری می شود.
یک نمونه در هر قطعه باید از موقعیتی نزدیک به نمونه های آزمایش مکانیکی گرفته شود.
اندازه گیری های انجام شده با سایر روش های فیزیکی (مانند پرمسکوپ ، مغناطیسکوپ و غیره) قابل قبول است با ارائه اطلاعاتی در مورد نوع و مارک تجاری دستگاههای پیشنهادی و اطلاعات مربوط به کالیبراسیون. برای این روشها برای هر نوع آهنگری 1 آزمایش لازم است.
S ساختار
معاینه میکروگرافی ، همراه با عکس ، باید به موازات جهت اصلی پسوند انجام شود. ساختار باید یکدست باشد.
(1) اندازه دانه
تعداد دانه تعیین شده مطابق با استاندارد EN ISO 643 برابر یا بیشتر از 3 است. تعیین بر روی نمونه های آزمایش گرفته شده از مجاورت فوری نمونه های تست مکانیکی انجام می شود.
(2) اجزاء غیر فلزی
مقدار و تعریف باید الزامات کتاب خلاء ITER را برآورده سازد. تعاریف باید مطابق استاندارد ASTM E45-10 باشد: اجزاء خرد (اجزا بومی قابل تشخیص با روش های آزمایش میکروسکوپی): روش D برای ASTM E45-10 کاربرد دارد. عدد سطح شدت حداکثر 1 برای انواع درج A ، B و C و حداکثر 1.5 برای D باشد.
شرایط تحویل
در محلول با گرماي محلول و به پروفيل تحويل داده شده پردازش مي شود.
ویژگی های TENSILE
| دمای تست | مقاومت کششی MPa | قدرت بازده (0.2٪) حداقل MPa | طول (5d) دقیقه٪ |
| اتاق | 525 -700 | 20220 | 45 پوند |
| 250 | 15415 | 35135 | - |
بررسی پنتراسیون
100٪ بازرسی مایعات مایع از هر جعل مطابق با الزامات EN 10228-2 انجام می شود. استفاده از دستگاه مایع تأیید شده ITER همانطور که در کتاب خلاء ITER مشخص شده است الزامی است.
V بررسی المپیک
100٪ بازرسی اولتراسونیک هر محصول مطابق با EN 10228 ارائه می شود: قسمت 4. معیارهای پذیرش ، که بستگی به ضخامت دارند ، باید آنهایی باشند که در استاندارد EN 10228-4 تعریف شده اند. كلاس كيف 3 براي فرج هاي مورد استفاده براي كاربرد ساختاري اتخاذ شده است.
این معاینه زمانی انجام می شود که مشخصات قسمت اجازه انجام آزمایش رضایت بخش را داشته باشد. این کار به ترتیب اولویت زیر انجام می شود:
- بعد از ماشینکاری نهایی
- بعد از عملیات حرارتی برای خواص مکانیکی ، چه ماشینکاری بعدی انجام شود یا نه.
کل حجم این قسمت تحت معاینه اولتراسونیک قرار می گیرد. پوشش اسکن 100٪ تعریف شده در 12.4 of از استاندارد استاندارد EN 10228-4 باید انجام شود.
دامنه های در نظر گرفته شده و معیارهای پذیرش بستگی به ضخامت بخشی که مورد بررسی قرار گرفته اند ، باید از مقادیر استاندارد EN 10228-4 برای کاوشگر عادی باشد.
مزیت رقابتی:
(1) بیش از 50 سال تجربه تحقیق و توسعه در آلیاژ درجه حرارت بالا ، آلیاژ مقاومت در برابر خوردگی ، آلیاژ دقیق ، آلیاژ نسوز ، فلزات نادر و مواد و محصولات فلزی گرانبها.
(2) 6 مرکز آزمایشگاه کلیدی و مرکز کالیبراسیون.
(3) صدها فناوری ثبت اختراع.
(4) کیفیت و عملکرد عالی که برای تضمین کار پایدار ITER ضروری است.
(5) تأییدکننده تامین کننده بلند مدت قابل اعتماد توسط ITER چین.
شرایط کاری
| حداقل مقدار سفارش | 1 قطعه |
| قیمت | قابل توافق |
| جزئیات بسته بندی | جعبه چوبی جلوگیری از حمل و نقل آب ، حمل و نقل هوای کم نظیر |
| علامت گذاری | طبق سفارش |
| زمان تحویل | 90-120 روز |
| شرایط پرداخت | T / T ، L / C در دید ، D / P |
| قابلیت ارائه | 200 تن در هر ماه |
